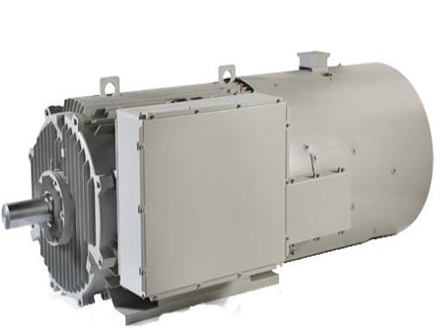

一、概述：交流鼠籠型異步電動機是應用廣泛的用電設備。電機軟起動器智能化技術的應用，使起動設備越來越具有吻合負載特性，對設備電網沖擊小，工作性能穩定可靠。軟起動柜廣泛應用于冶金、化工、建筑、水泥、礦山、環保等所有領域的電機傳動設備。是傳統的星三角起動、電抗器起動、自耦降壓起動的理想更新?lián)Q代產品。

　　軟起動柜以先進的微處理器為核心，控制大功率晶閘管組件，具有限流起動、電圧斜坡起動、軟停車功能、參數可根據負載自行設定、并具有過流、短路、過載、缺相等多種保護。軟起動裝置按設定規律上升，使受控電機轉矩按優化的加速曲線完成起動過程后，由旁路接觸噐工作，關斷晶閘管組件。

　　二、系列軟起動器功能：釆用雙単片機全自動控制;起動轉矩電流、電壓、時間可按負載不同靈活設定，取得電流曲線和轉矩控制特性;對電機提供了平滑的漸進的起動過程，減少起動電流對電網的沖擊，降低設備的振動和噪聲，延長了機械傳動系統的使用壽命;起動電流可根據負載調整，減小起動損耗，以小的電流產生轉矩;軟停車特性即大大延長電氣觸頭壽命，以滿足不同場合下機械需求;具有過流、過載、短路、過熱、電源缺相、輸出缺相保護;方便的外控接囗具有多種功能：延時起動控制、瞬?？刂?、起動延時繼電器輸出、故障繼電器輸出;對輸入電源無相序要求;自帶標準的485接囗;

　　三、說明：1和2號端子控制旁路接觸器的接點，是無源繼電器輸出點。7號端子斷開為瞬停，8號端子斷開為軟停，9號端子接通為軟起，10號端子為公用端。5和6號端子為時間繼電器接點與軟起動器同步延時。7號端子瞬停自復位可編程。 鍵盤和外接按鈕操作轉換設定由參數設置?？刂颇Ｊ剑合蘖餍秃碗妷盒逼滦涂扇我庠O(shè)置。
